PF, PS, PT, NPT 관용나사 나사산 규격 (BSP, BSPP, BSPT 규격)

오늘은 관용나사 (나사산) 규격에 대해서 알아보겠습니다.

먼저 관용나사란 배관(Pipe)의 연결포인트에 적용되는 나사로 위 사진과 같은 배관들을 연결할 때 사용되어지는 나사를 의미합니다. 이때 몇가지 규격이 있고 암나사(Female)와 숫나사(Male)규격에 동일하여야 정상적인 연결이 되기 때문에 정확하게 알아보고 사용해야 합니다.



1. PF (BSP, BSPP)

먼저 알아두셔야 하는 것은 PF는 British Standard(BS:영국규격)를 따르는 규격이라는 점입니다. 그리고 PF는 평행나사이기 때문에 "영국(유럽)식 관용 평행 나사"라고 기억하시는 것이 좋습니다. 아울러 가끔 BSP(=BSPP)라고 쓰여져 있는 규격을 보시게 될텐데 이는 "British standard Pipe Parallel"의 약자로 PF를 일컫는 말로 기억하시면 됩니다.

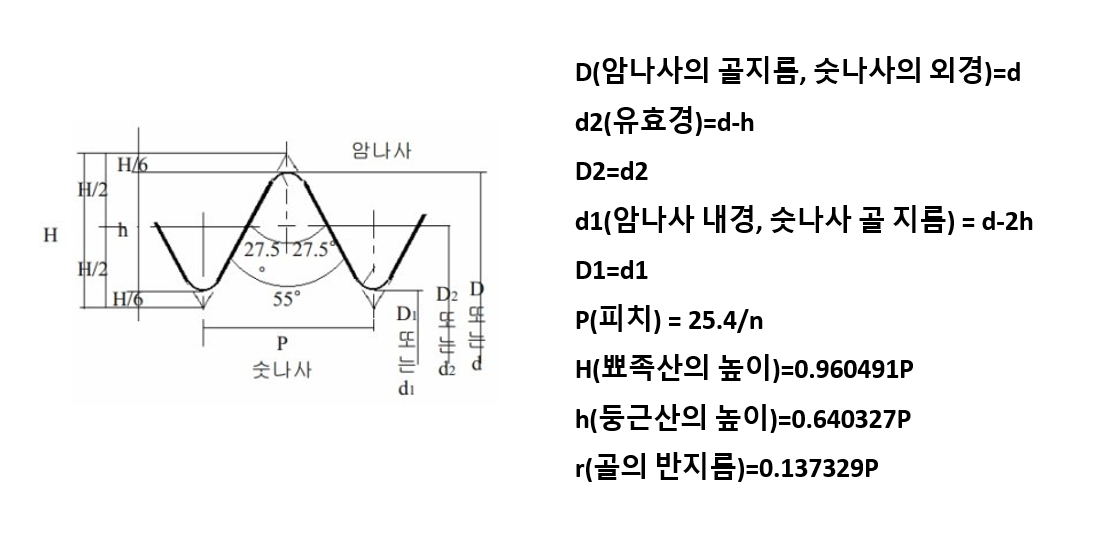

해당 PF규격과 동일한 규격은 G규격이 있으며, KS B 0221, JIS B0202, DIN-ISO 228/1의 규격 및 스펙내용이 PF(G)규격과 동일합니다. 가장 중요한 나사산의 각도는 55도입니다.

관용 평행 나사는 기계적 결합을 주목적으로 하는 연결에 적용되며, 내밀성이 관용 테이퍼 나사에 비해 떨어지기 때문에 패킹 혹은 가스켓이 필요합니다. 만약에 주 목적이 내밀성이라고 한다면 PF와 동일한 규격이지만 나사의 골이 더 둥글게 되어 있는 PS규격탭을 사용하는 것이 좋습니다.

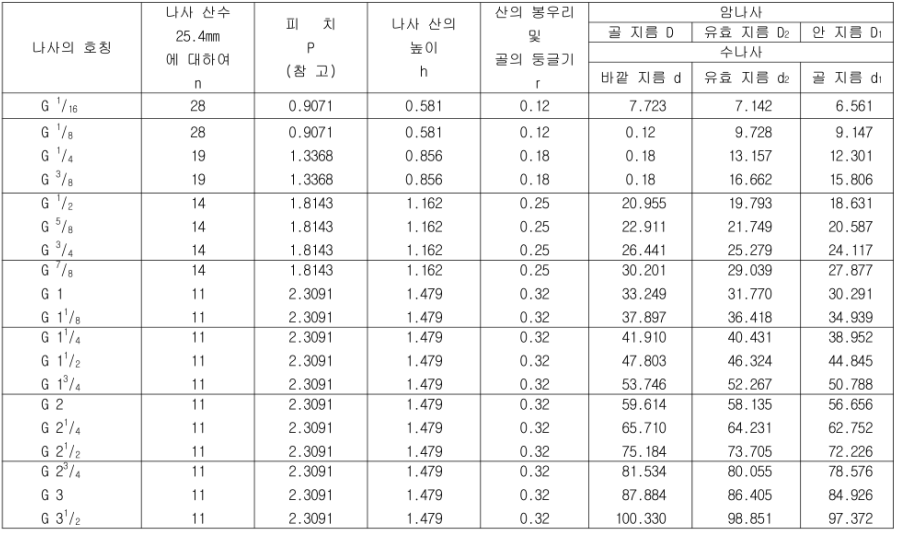

자세한 사이즈는 위 표를 참조해 주시기 바랍니다.



2. PT (BSPT)

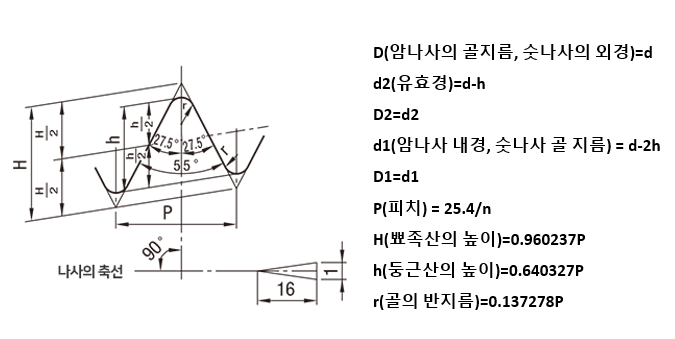

다음은 PT규격입니다. PT규격 또한 BSPT의 줄임말로 영국규격인 BS규격을 따릅니다. 그리고 PT는 테이퍼(경사) 나사이기 때문에 "영국(유럽)식 관용 테이퍼(경사) 나사"라고 기억하시는 것이 좋습니다. PT규격은 R규격과 같은 규격이며, PF와 마찬가지로 나사산 각도는 55도입니다.

PT와 동일한 규격으로는 KS B 0222, JIS B0203, BS-21 BSP TR, DIN 2999 part1, ISO 7/1이 있습니다.

앞서 PF규격인 관용 평행 나사에서 얘기했지만 관용 테이퍼 나사는 내밀성을 주 목적으로 할 때 사용하는 관용나사입니다. 기계적 강도가 강한 결합을 원할 때는 관용 평행나사를 사용하는 것이 좋습니다.

자세한 사이즈는 위 표를 참조해 주시기 바랍니다.



3. NPT (NPTF, NPS, NPSF)

자.. 앞서 두가지 PF와 PT규격은 영국식 기준을 따른 규격이었습니다. 지금부터 알아볼 NPT는 미국식 기준을 따르는 규격입니다. 정확한 명칭은 "National Pipe Tapered" 이며 ANSI/ASME B1.20.1의 규격을 따릅니다. 이 NPT계열에는 NPT외에도 NPTF, NPS, NPSF등이 있습니다. 위에서 알아봤던 영국식 규격의 PF와 PT처럼 평행나사와 테이퍼(경사)나사의 차이인데, NPT와 NPTF는 미국식 관용 테이퍼(경사) 나사이고, NPS와 NPSF는 미국식 관용 평행 나사입니다. 영국식 규격과 미국식 규격의 가장 큰 차이점이라고 한다면 나사산의 각도를 들 수 있습니다. 영국식은 55도인 반면, 미국식은 60도 입니다. 그리고 나사산의 갯수도 차이가 납니다.

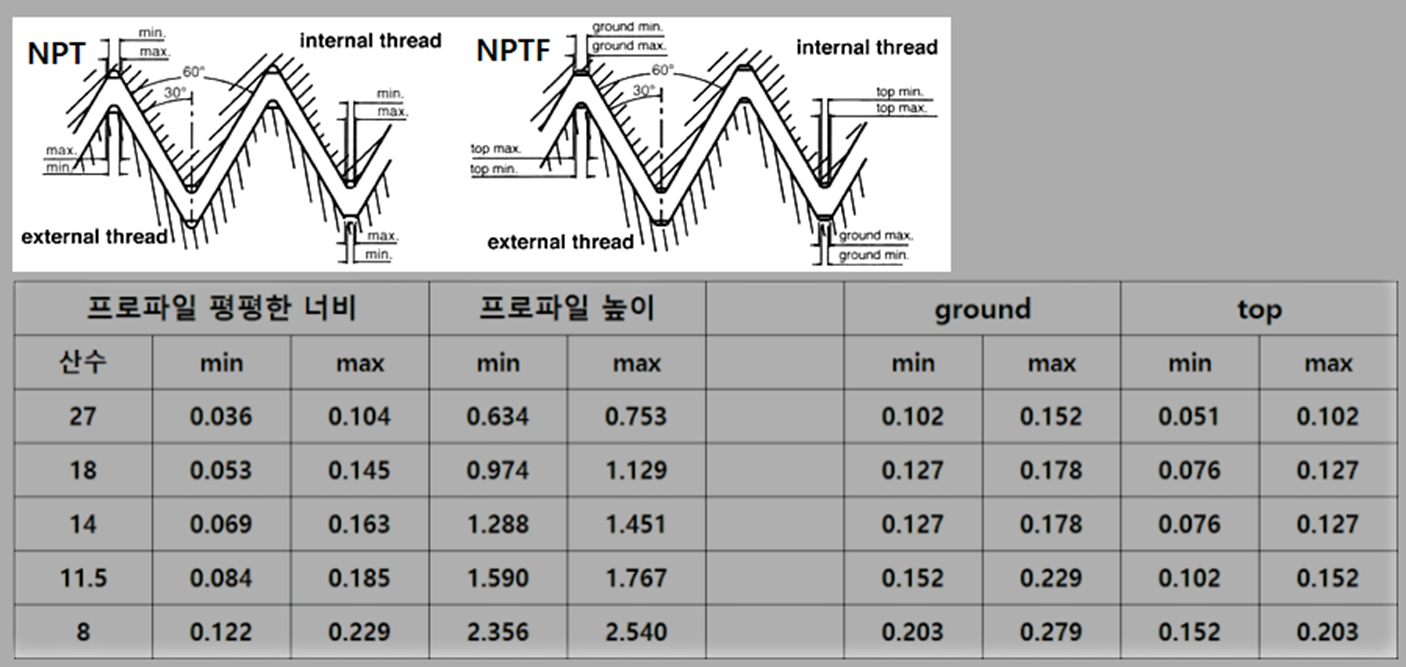

NPT와 NPTF는 둘다 미국식 관용 테이퍼 나사인데 NPTF가 NPT보다 나사산의 끝부분이 좀 더 뾰족하게 되어 있습니다. NPTF가 좀 더 경사부위가 둥글다보니 NPT보다 실링능력이 더 뛰어나며 궁극적으로 실링용 컴파운드를 사용하지 않고도 충분한 내밀성을 갖는 건식밀봉능력을 가지고 있습니다. NPT를 사용 할 경우 테프론 테이프등의 실링용 컴파운드 자재를 사용하여 내밀성을 추가로 확보해야 합니다.

NPS는 National Pipe Straight의 약자로 미국식 관용 평행 나사이며, NPSF도 동일한 규격이지만 나사산의 경사부위가 NPS에 비해 더 둥글게 마감되어 있습니다. 그리고 NPT에 비해 강한 기계적 체결강도를 가지기 때문에 내밀성 보다는 기계적 연결성을 우선할 때 많이 사용합니다. 사실 NPS는 우리나라에서는 흔하지 않은 규격이죠.

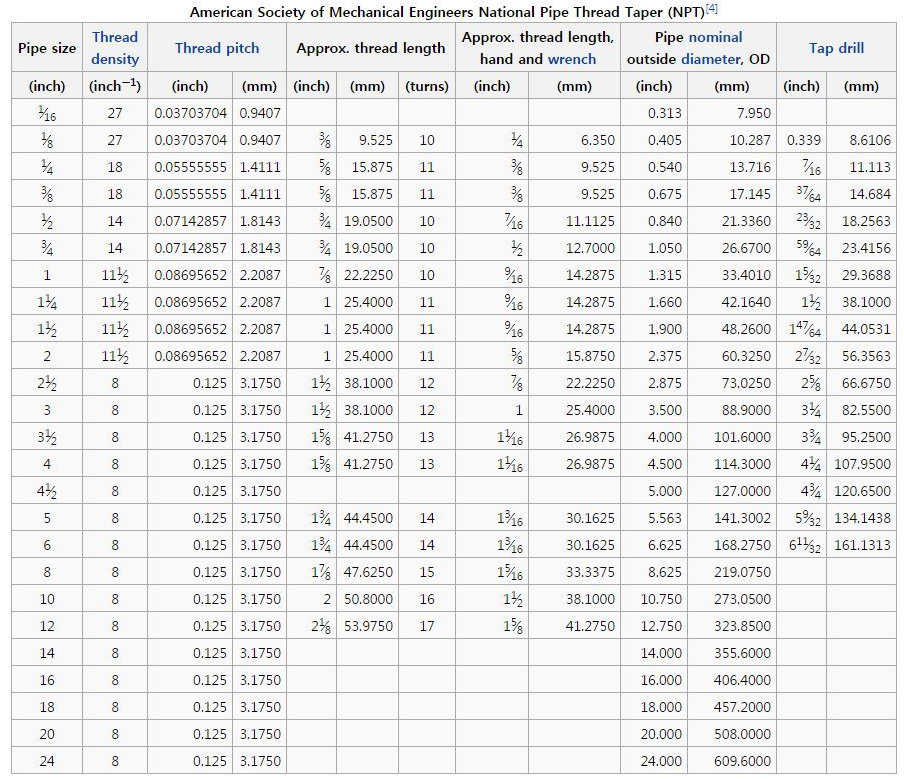

위 표는 NPT 규격표 입니다. 참고하시기 바랍니다. 관용 나사 규격의 정보가 좀 정확하게 정리된게 없어서 제가 궁금한 내용 기준으로 쭉 찾아서 정리해 보았습니다. 오늘은 여기까지 하겠습니다. 감사합니다.
