계장 설계 - DCL (Document List)

오늘은 그동안 이야기 했던 계장설계에 대한 내용을 실제 업무에 비추어봤을때

작성해야하는 도면이나 도서에 대한 이야기를 해보려고 합니다.

우리가 계장설계 업무를 하는 궁극적인 목적 중

정성적 목표는

설비가 최적화되어 안전하게 잘 돌아가게 하기 위함이고,

정량적 목표는

제출 설계도서를 제출해서 준공을 승인을 득하기 위함이죠.

​

오늘은 이 설계도서 제출에 관한 이야기를 해볼까 합니다.

어차피 최종적으로 준공승인을 득하려면

토목, 건축, 기계, 전기, 계장 파트의

모든 설계도서가 협의된 내용에 맞게

제출이 완료되어야

준공승인이 납니다.

​

(준공승인의 조건이 여러개 있는데, 그 중 하나라는 의미)

​

그럼 발주처나 사업주와 협의된 설계도서의 종류에는

무엇이 있을까요?

​

그 설계도서의 종류를 명시해 둔 문서를

DCL (Document List)라고 합니다.

​

물론 DCL은 모든 파트마다 존재합니다.

기계도 기계 DCL이 있고,

전기도 전기 DCL이 있습니다.

​

오늘은 계장설계에 대해서 이야기 하는 중이니

계장파트 DCL을 이야기 해 보겠습니다.

​

일반 팩토리와 플랜트가 조금 다르긴 하지만

전체적인 맥락은 어차피 동일합니다.

​

제 전공이 플랜트이니 플랜트 중심으로

설명하겠습니다.

​

​

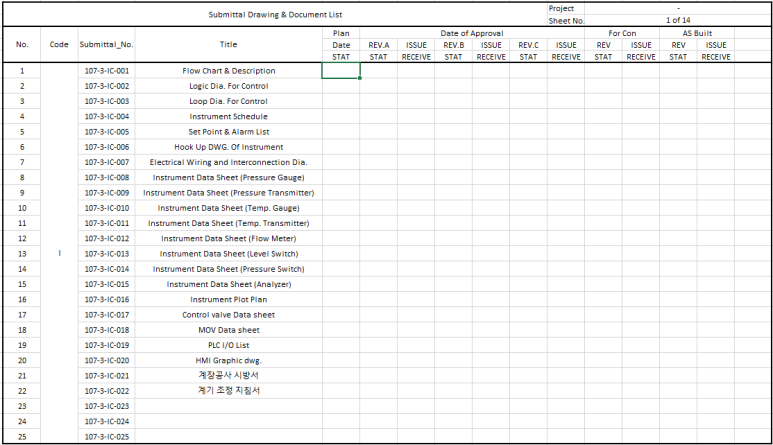

1. 양식

먼저 양식이 어떤가 봐야겠죠.

양식은 크게 어렵지 않습니다.

​

잘 보이시려나 모르겠네요.

​

양식은 크게

도면번호, 도면 타이틀, Rev 및 Issue 일정계획 및 현재 상태로

나뉘어져 있습니다.

​

​

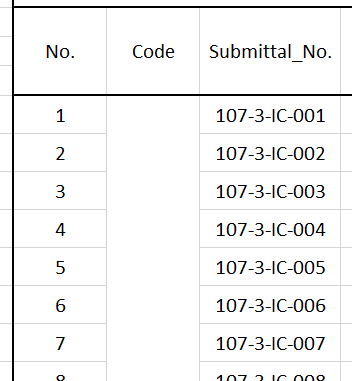

도면 번호 부분은 신경쓰실 것 없습니다.

발주처나 사업주에서 기본적으로 작성되어져 나옵니다.

​

그리고 미팅을 통해서 추가해야 할 도서가 있다면

적절히 조정하는 과정 정도만 거치게 됩니다.

​

​

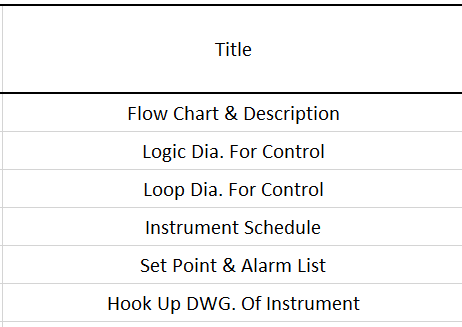

그리고 도면 및 도서의 타이틀 부분입니다.

여기도 협의된 타이틀을 입력하면 됩니다.

​

최초에는 DCL자체가 발주처에서 나오기 때문에

크게 어렵지 않을 겁니다.

​

만약에 발주처에서 DCL 양식이 따로 없다고

직접 해오라고 한다면

오늘 배운 내용을 토대로 적당히 작성해서

가시면 됩니다.

​

그리고 추후에 협의를 통해서 확정하는 거죠.

​

​

마지막으로 Issue 및 Approval plan 부분입니다.

​

언제 제출할 것인지, 언제까지 승인받는 걸 목표로 하는지,

그리고 현재는 어디까지 진행되어 있는지를

알아 볼 수 있는 스케쥴표라고 보시면 됩니다.

​

​

​

​

​

​

2. 도서 및 도면의 종류

​

이제 양식을 알아 보았으니,

도서와 도면의 종류에 대해서 알아보겠습니다.

​

전부 다 이야기 하기에는

너무 오래 걸리니

큰 흐름과 대표적인 도면들에 대해서

이야기 해 보겠습니다.

​

먼저 전기계장이 후행 설계파트인것을 이해해야 합니다.

​

선행 설계파트인 공정설계와 기계설계가 어느정도 진행되어

P&ID와 기계와 건축 GA도면이 나와야

전기와 계장 설계를 시작할 수 있습니다.

​

계장에서 가장 먼저 시작하는 설계는

Instrument List 입니다.

​

Instrument List를 만들어서

업체에 배포 하고 견적서를 받습니다.

​

그리고 업체로부터 Data Sheet를 받아서

발주처에 제출할 양식으로

수정하는 작업을 거쳐야 하죠.

​

그 다음은 Instrument List로

PLC I/O List를 만들어야 합니다.

​

PLC I/O List를 만들어야 PLC I/O Card수량이 나오고

PLC Panel 사이즈등의 설계를 할 수 있습니다.

​

I/O List를 만들었다면 PLC 업체에 넘기거나

직접 PLC Panel을 만든다면 PLC Panel 설계를 진행합니다.

​

그리고 I/O List를 만들고 나면

이제 Logic & Loop 도면을 작성할 수 있습니다.

​

Logic & Loop의 경우 공정에서 운전매뉴얼이

확정되면 그걸 참고로 작성할 수 있습니다.

​

이제 Instrument Plot Plan( 계장계기 설치위치 도면 )을

작성하고, 그걸 토대로

계장케이블 루트 및 트레이 Lay Out을 작성합니다.

​

그리고 PLC Panel 도면이 완성된다면,

MCC등의 전기설계자료와 연결정보를 담은

Interconnection Dia.를 작성합니다.

​

이정도가 계장PART DCL 설계순서이고,

여기서 발주처와 협의를 통해

제출도서 및 도면의 종류를 가감하시면 됩니다.

​

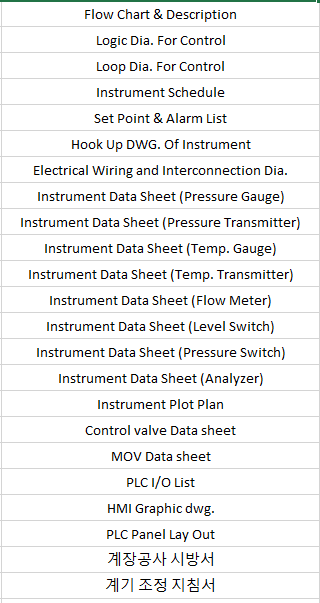

위 List는 제가 기본이라고 생각하는

제출서류 List 입니다.

오늘은 간단하게 DCL에 대해서 알아보았습니다.

감사합니다.
