제어기초(1) - A접점 B접점 C접점

안녕하세요. 오늘은 제어에 있어 기초인 각종 접점에 대해서 얘기해볼까 합니다.

​

전기나 계장, 제어를 처음 접하시는 분들은 접점에 대한 이해가 필수적으로 필요합니다.

​

똑같은 접점이라도 무접점이냐 유접점이냐, 혹은 도면을 그리는 사람이나 프로그램에 따라

​

아주 미세하게 조금씩 차이가 있어 혼란스러웠던 기억이 있을겁니다.

​

그래서 이러한 기초이론들은 외우기보다는 이해를 해야합니다.

(전반적인 느낌이 이런거구나 라는 느낌이 와야할때 까지 수많은 설명들을 읽어보시는 것을 추천 드립니다.)

​

먼저 접점에 대해 얘기해 보겠습니다.

접점이란 문자 그대로 붙었다 떨어졌다 하는 부분을 얘기합니다.

접하는 점이라는 얘기인거죠.

​

그럼 이 붙었다 떨어졌다 하는 점 중에서 원래 떨어져있다가 사람이 스위치 누르듯이 누르면 붙는 점이 있을꺼고

원래 붙어 있다가 사람이 누르면 떨어지는 점이 있겠지요.

이게 바로 A접점과 B접점의 차이입니다.

​

A접점은 원래 떨어져 있었는데, 누르는 힘이 가해지면 붙는 접점을 A접점이라고 합니다.

B접점은 원래 붙어 있었는데, 누르는 힘이 가해지면 떨어지는 접점을 B접점이라고 합니다.

​

자세히 기호와 함께 알아보겠습니다.

​

1. A접점

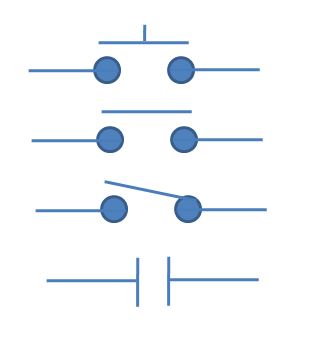

A접점의 기호는 아래와 같습니다.





첫번째 기호는 스위치로서의 A접점을 표현하는 기호입니다.

​

두번째 기호는 보통 릴레이를 사용할때 릴레이의 A접점을 표현하는 기호입니다.

첫번째와 두번째 기호의 차이는 세로막대가 있냐 없냐의 차이이지요.

​

세번째 기호도 스위치일때 A접점을 표현하는 기호입니다만 첫번째와의 차이는 스위치 종류의 차이입니다.

첫번째 기호는 푸쉬풀버튼이고 세번째 기호는 토글스위치입니다.

​

마지막 네번째 기호는 PLC에서 래더프로그램을 작성할때의 A접점 기호입니다.

​

A접점은 평상시에 열려있다가(떨어져있다가) 누르면 닫히는(붙는) 접점이라고 했습니다.

그래서 Nomal Open(NO)라고 부릅니다.

​

​

2. B접점

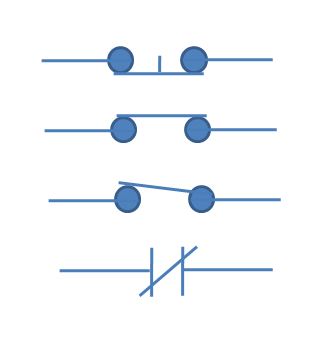

B접점의 기호는 아래와 같습니다.





첫번째 기호는 스위치로서의 B접점을 표현하는 기호입니다.

​

두번째 기호는 보통 릴레이를 사용할때 릴레이의 B접점을 표현하는 기호입니다.

A접점과는 달리 첫번째와 두번째 기호의 차이가 세로막대의 유무와 더불어 가로막대의 위치도 바뀌었지요.

잘 보시기 바랍니다.

​

세번째 기호도 A접점과 마찬가지로 토글스위치의 B접점을 표현하는 기호입니다.

​

네번째 기호는 PLC에서 래더프로그램을 작성할때의 B접점 기호입니다.

​

B접점은 평상시에 닫혀있다가(붙어있다가) 누르면 열리는(떨어지는) 접점이라고 했습니다.

그래서 Nomal Close(NC)라고 부릅니다.

​

​

위의 기호들을 보면 가로막대를 누름에 따라 양쪽 동그란점들이 이어지거나 떨어지거나 하지요?

이런 부분들을 잘 파악하여 이해하시는것이 중요합니다.

​

​

3. C접점

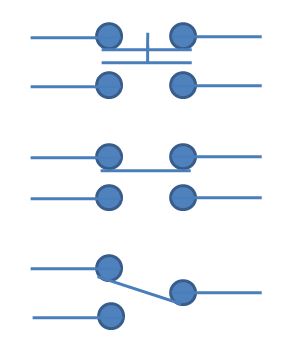

C접점의 기호는 아래와 같습니다.





어떤 느낌인지 감이 오시나요?

맞습니다. A접점과 B접점이 함께 있는 접점을 C접점이라고 합니다.

위의 세종류 기호 모두다 위쪽 접점은 NC접점이 되는거고, 아래쪽 접점은 NO접점이 됩니다.

그래서 C접점을 Transfer contact 라고도 부릅니다.

​

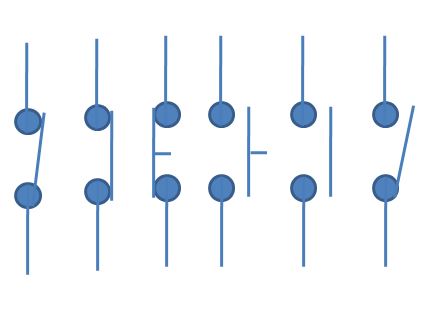

이러한 접점들은 회로도나 제어로직(제어프로그램)을 작성할때 사용되는데 가로로 작성하느냐

세로로 작성하느냐에 따라 세로로도 세워서 사용하기도 합니다.





그리고 또 중요한것은 이러한 접점들을 통해서 전기신호가 혹은 전기가 흐른다는 느낌을 정확히 파악해야 합니다.

당연히 접점이 닫혔을때 전기가 흐르고 열렸을때는 전기가 흐를 수 없겠지요.

그러한 목적으로 회로나 로직에 접점을 넣는것이기 때문에 정확히 알아두어야 합니다.

​

마지막으로 회로를 구성할때 가장 많이 사용되는 기기가 스위치와 릴레이, 그리고 타이머가 있는데

타이머 접점에 대해서도 알아보고 포스팅을 마치도록 하겠습니다.

​

PS - 타이머 접점



타이머는 스위치나 릴레이와는 다르게 접점이 즉시 열리거나 닫히지 않고 약간의 지연시간이 존재합니다.

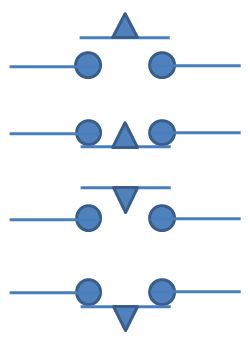

이것을 기호에서는 아래와 같이 표현합니다.





첫번째 기호는 붙을때는 지정된 타임만큼 딜레이가 있고, 떨어질때는 즉시 떨어지는 한시A접점타이머 기호이고

​

두번째 기호는 붙을때는 즉시 붙고, 떨어질때는 지정된 타임만큼 딜레이 후 떨어지는 한시B접점타이머 기호입니다.

​

세번째 기호는 붙을때는 즉시 붙고, 떨어질때는 지정된 타임만큼 딜레이 후 떨어지는 순시A접점타이머 기호이고,

​

네번째 기호는 붙을때는 지정된 타임만큼 딜레이가 있고, 떨어질때는 즉시 떨어지는 순시B접점타이머 기호입니다.

​

삼각형의 방향에 따라 딜레이가 존재하는 타이밍이 조금씩 다릅니다.

한번 주의깊게 살펴보시기 바랍니다.



A접점, B접점, C접점 하드웨어에 관한 내용은 아래 포스팅을 참조부탁드립니다.

mech19.tistory.com/32

제어기초(3) - A접점 B접점 C접점 기기



​

다음시간에는 이 기호들을 이용해 회로를 직접 그려보고, 그것을 PLC 프로그램으로 구현해 보기도 하는

시간을 갖겠습니다.

​

감사합니다.
