LS PLC XGB (XBC-DN32U) FEnet Ethernet통신(1)

오늘은 LS산전 PLC와 CIMON간에 Ethernet통신을 해보고자 합니다.

485통신때와 마찬가지로 LS산전의 자체 통신 프로토콜인 FEnet을 사용해서 해보고자 합니다.

​

크게 어려운것은 없습니다.

​

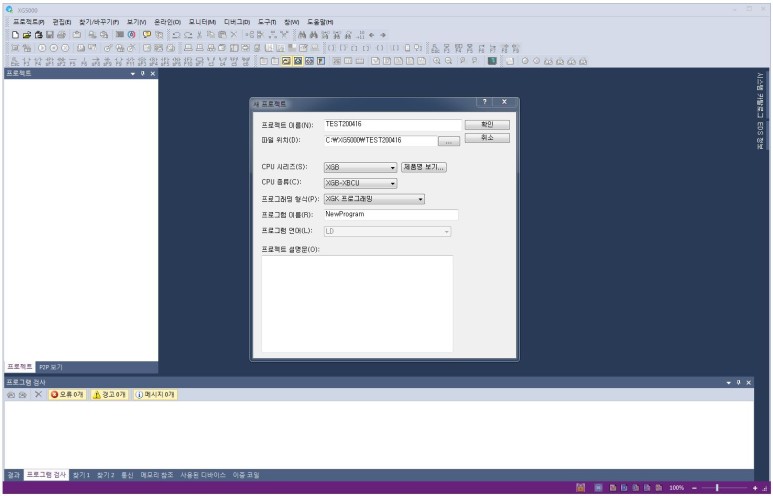

먼저 XG5000을 열고 새프로젝트를 만들어 봅니다.

위에 보이는것과 같이 프로젝트 이름을 적어주고 CPU시리즈와 CPU종류를 적고 확인버튼을 누릅니다.

저는 XBC-DN32U PLC를 사용하기 때문에 CPU종류를 XGB-XBCU를 선택했습니다.

​

이제 새로운 프로젝트를 생성했으면 PLC에 접속하여 실제 PLC와 XG5000의 하드웨어를 동기화 시켜보겠습니다.

(지난번 포스팅에 했던 내용이지만 마지막으로 복습하는 차원에서 해보겠습니다.)

​

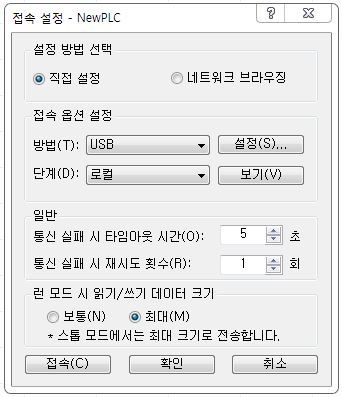

[온라인] - [접속설정] 으로 들어가면 아래 화면이 나옵니다.

접속 옵션 설정에서 USB와 로컬을 지정해주고 확인을 누른후 접속을 누르던가 아니면

[온라인] - [접속] 을 눌러줍니다.

​

혹시라도 접속이 제대로 안될 경우 위 화면의 접속 옵션 설정의 방법(T) : USB 오른쪽에 있는 설정(S) 버튼을 눌러

아래 세부 사항화면을 띄운 뒤 USB드라이버 재설치를 수행해 줍니다.

그렇게 하고 나면 프로젝트 창의 도구 모음이 아래 그림과 같이 부분부분 노란색으로 바뀌며 활성화 되는것을

알 수 있습니다.

​

이제 실제 PLC와 하드웨어 동기화를 해보겠습니다.

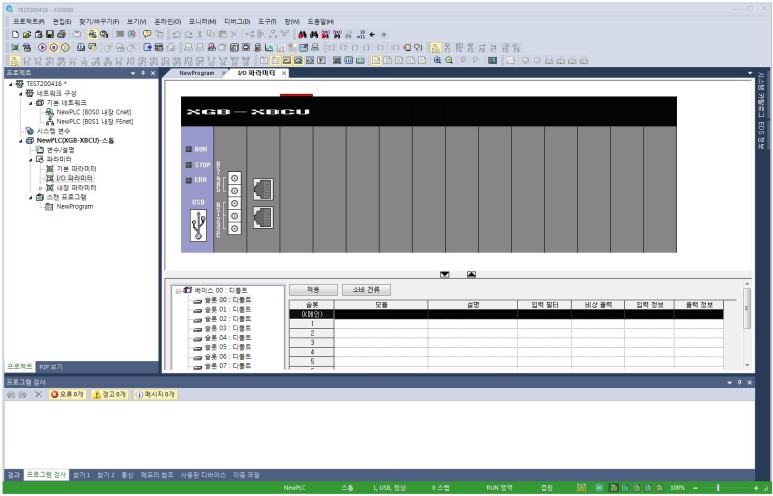

왼쪽 프로젝트 관리창에서 I/O파라미터를 더블클릭하면 아래 화면이 나오게 됩니다.

아직 실제PLC와 하드웨어 동기화가 안되어 있다는것을 확인 할 수 있습니다.

​

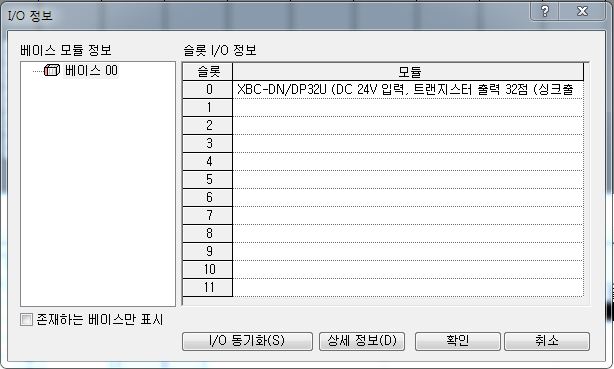

여기서 [온라인] - [진단] - [I/O정보] 를 들어가게 되면 아래와 같은 화면이 나오게 됩니다.

여기서 I/O동기화 버튼을 눌러줍니다.

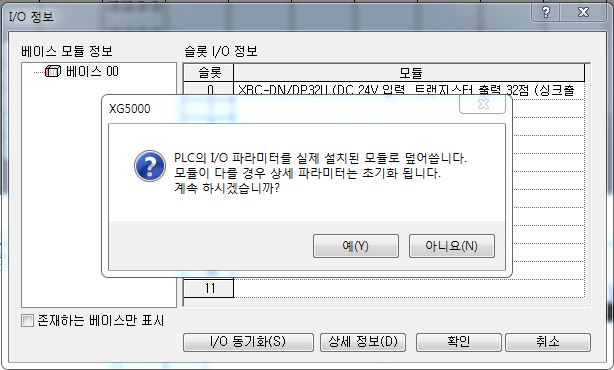

그럼 아래와 같은 팝업 화면이 뜹니다.

여기서 [예]를 눌러주면 아래와 같이 동기화가 완료되었다고 나옵니다.

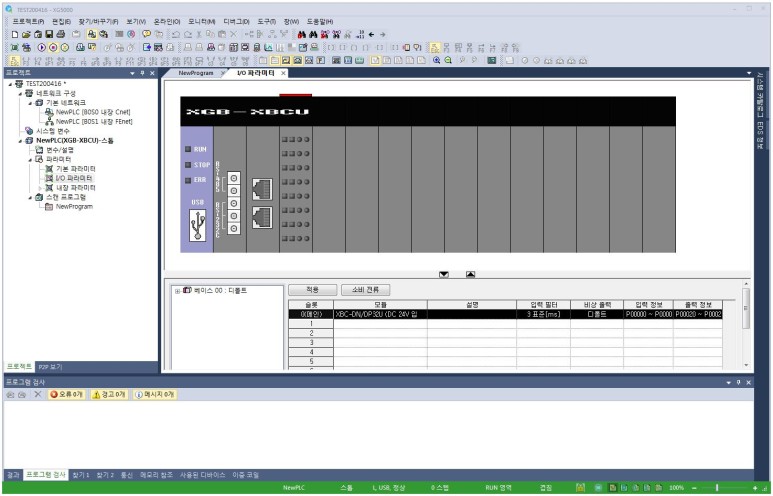

그 뒤에 다시 [I/O파라미터]를 확인해 보면 아래와 같이 동기화가 된것을 확인할 수 있습니다.

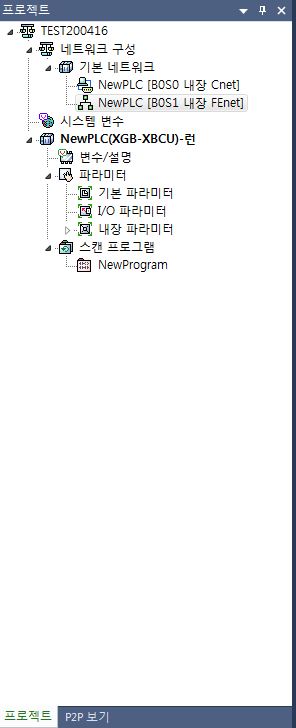

이제 왼쪽 프로젝트 창에서 NewPLC[B0S1 내장 FEnet]를 선택하고

더블클릭을 하거나 우클릭 후 [열기]를 하고 들어가 봅시다.

그럼 아래와 같이 [기본 설정 - FEnet] 창이 발생합니다.

이 화면에서는 PLC에 Ethernet IP주소를 설정한다고 생각하시면 됩니다.

[기본설정]탭에서 국번은 0번 IP주소와 서브넷 마스크는 위와 같이 해주시고 서버모드는 XGT서버로 해주시면 됩니다.

​

다른 설정은 건드리지 말고 확인을 누르면 설정이 됩니다.

​

Ethernet 통신의 경우 직렬통신방식으로 데이터를 주고 받는 기기가 서버와 클라이언트로 나뉘게 되는데 보통 서버는 1대가 되고 클라이언트가 여러대가 되게 됩니다.

이에 대한 상세한 내용은 다른 포스팅에서 자세히 다루어 보겠습니다.

​

자 여기까지 했으면 PLC의 통신 설정은 끝이 났습니다.

​

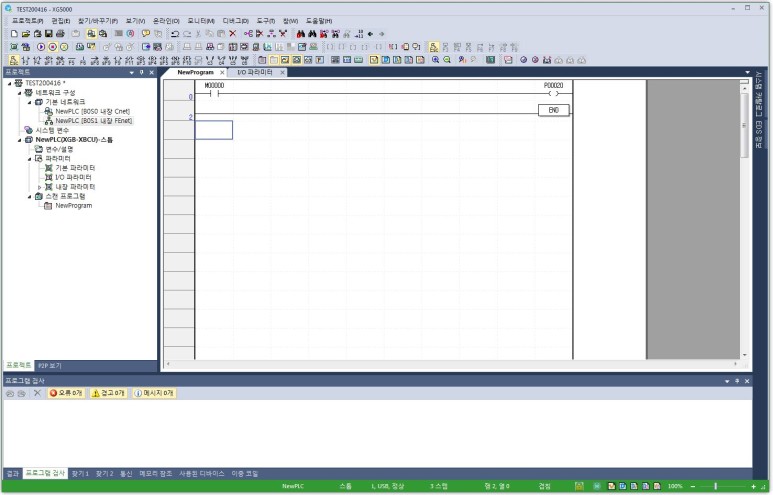

아래와 같이 M0가 살면 P20이 살게되는 간단한 프로그램을 작성해서 PLC에 넣어보겠습니다.

[온라인] - [쓰기] 를 누르면 아래와 같이 완료됩니다.

​

이제 CIMON을 설정해 보겠습니다.

​

길어지는것 같아 다음 포스팅에 이어가겠습니다.
