LS PLC XGB (XBC-DN32U) Cnet 485통신 (1)

485통신은 RS232C 기반의 시리얼 통신의 한 종류이며, 보통 각 메이커마다 자체적인 통신규격인

자체통신프로토콜과 모드버스프로토콜을 이용한 방식으로 나눌 수 있습니다.

이번엔 LS산전의 자체통신프로토콜을 이용한 통신을 알아보겠습니다.

이제 LS산전의 XGT 시리즈 PLC와 HMI (CIMON)의 485 시리얼 통신을 해보겠습니다.

거의 모든 PLC메이커가 자체적인 통신프로토콜을 보유하고 있는데 이기종끼리라고 하더라도

이는 굉장히 간단하고 쉽습니다.

​

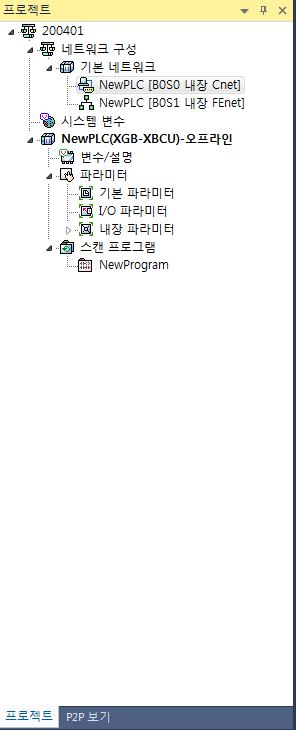

먼저 아래 그림과 같이 프로젝트 창의 기본네트워크에 CNET을 들어갑니다.

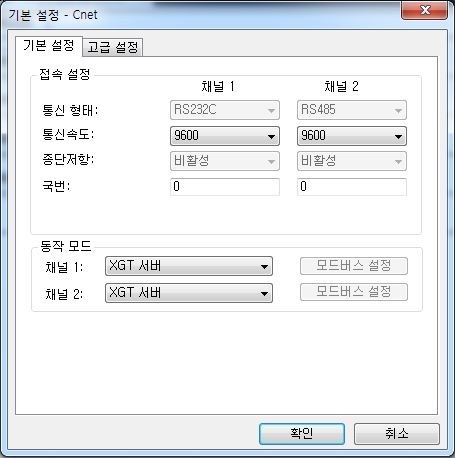

그럼 아래 그림과 같은 기본설정 -Cnet창이 뜹니다.

Cnet은 시리얼 통신 방법 중 LS산전의 자체 통신프로토콜을 이용한 통신프로토콜의 이름입니다.

위 그림과 같이 통신형태는 RS232C로 하고, 통신속도는 9600으로 합니다.

RS485는 RS232C기반의 통신이기때문에 통신형태는 RS232C로 해야합니다.

그리고 통신속도는 양쪽을 맞추면 되기때문에 어느것으로 해도 상관없습니다.

동작모드는 LS산전 자체 통신 프로토콜이기때문에 XGT 서버로 놔두면 됩니다.

​

(서버와 클라이언트의 관계에 대해서는 다음에 다루도록 하겠습니다.)

​

국번은 0번부터 시작하니 0번으로 놔두고 만약에 다른 PLC가 또 있어서 두번째 PLC라고 한다면 1번이 됩니다.

고급설정으로 들어가면 위와 같은 그림이 뜹니다.

보통 위의 설정을 그대로 쓰면 됩니다. 그래서 9600, 8, N, 1을 외워두는것이 편합니다.

​

여기까지 한다면 LS산전의 자체 통신프로토콜을 이용한 485통신 준비가 완료 되었습니다.

HMI(CIMON)부분은 CIMON카테고리를 확인해 주십시오.
