LS COMPACT PLC XBC, XEC, XBM

오늘은 LS산전의 COMPACT PLC 종류에 대해서 간단하게 알아보겠습니다.

​

1. XBC/XEC

먼저 XBC/XEC의 차이는 성능은 같거나 비슷하고, 내부 소프트웨어 규격이 다르다고 생각하시면 됩니다.

XBC는 LD언어만을 지원하고, Mitsubishi사의 Melsec PLC와 비슷한 스타일입니다.

XEC는 IEC규격의 4대언어를 모두 지원합니다.

​

2. U Type, H Type, SU Type, E Type

Utype이 Ultimate Performance 모델로 가장 우수한 성능이라고 생각하면 됩니다.

그 밑으로 H Type은 High Performance, SU는 Standard, E Type은 Economic 버젼이라고 생각하면 됩니다.

​

3. 증설

XBC/XEC U TYPE 10단까지 증설가능

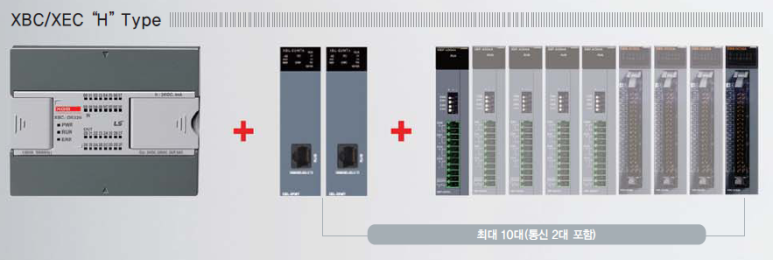

XBC/XEC H TYPE 10단까지 증설가능

XBC/XEC SU Type 7단(통신모듈 2단 포함)까지 증설가능

XBC/XEC E Type 증설은 불가. 옵션모듈만 장착 가능.

XBM 7단까지 증설가능

​

4. 입출력

입력부는 모두 동일하게 소스/싱크 사용 가능.

출력부는 뒤쪽 모델명에 따라 나뉘는데 DN은 Tr출력(싱크/소스), DR은 Relay출력으로 나뉩니다.

Tr 출력 싱크타입

Tr 출력 소스타입

Relay 출력 회로도

5. 내장기능 (고속카운터)

​

​

오늘은 LS 산전의 Compact PLC에 대해서 이야기 해 보았습니다.

​

제가 초보일때 어떤걸 사야하는지 몰라서 엄청 헤맸었던 기억이 있네요.

​

개인적인 스터디가 목적이라면 XBM이나 XEC-E type을 추천드립니다.

감사합니다.
