XG5000 태그 / 변수 / 디바이스 작성과 수정

오늘은 XG5000으로 XGT나 XGB를 프로그래밍 할때 변수와 디바이스를 설정하는 방법을 알아보겠습니다.

​

변수는 태그라고 생각하시면 됩니다. Address를 어떤 용도로

사용되어지는 가를 알게 해주는 간단한 이름 같은거죠. 자세한 설명은 설명문이라고 따로 기능이 또 있답니다.

​​

먼저 간단하게 화면을 보면서 얘기해 보겠습니다.

​

아래와 같이 새 프로젝트를 생성해 줍니다.

address(주소)를 하나 생성해 보겠습니다. LS산전의 PLC에서는 address를 디바이스라고 칭하네요.

F3 (A접점)을 하나 생성해 보겠습니다.

위 화면에서 [변수/디바이스] 칸에 address(디바이스)를 넣어도 되는데

변수를 넣어도 됩니다.

저는 address(디바이스)를 넣어보겠습니다.

M1를 입력하고 확인을 클릭해 줍니다.

​

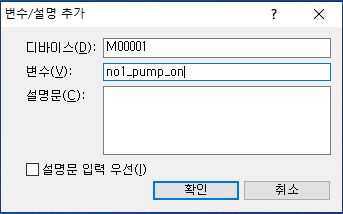

그러면 아래와 같은 [변수/설명 추가]화면이 생성됩니다.

여기에는 address(디바이스)와 변수, 설명문을 작성 할 수 있습니다.

아래 처럼 작성해 보겠습니다.

여기서 M00001이 입력되어 있는 디바이스는 PLC의 실제 메모리 주소를 의미하고,

변수는 M00001을 프로그램상에서 어떤 의미로 사용 할 것인지를 나중에 시간이 흐른 뒤 프로그램을

보더라도 금방 알아보기 쉽게 적어두는 내용이라고 생각하시면 됩니다.

​

설명문은 적지는 않았지만 뭔가 변수로 설명이 부족할 때 더 자세한 부연설명을 적는 칸이라고

생각하시면 됩니다.

​

위와 같이 작성하고 확인을 클릭하면 아래와 같이 A접점이 생성되는 것을 확인 할 수 있습니다.

​

같은 방법으로 프로그램을 하나 작성해 보겠습니다.

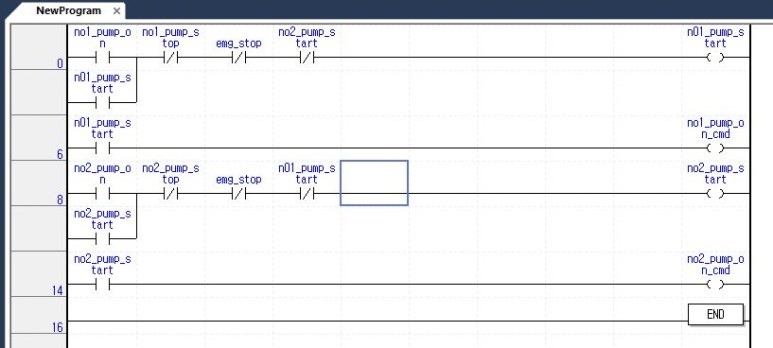

두대의 펌프를 선입우선으로 꾸며본 회로입니다.

긴급정지 버튼인 Emg_stop 버튼은 공통으로 적용했구요.

​

자.. 위와 같은 프로그램이 있을때, 지금은 변수로만 보이는것을 디바이스나 설명문이 보이게 변경이 가능합니다.

​

[보기] - [디바이스 보기]를 클릭하시면 아래와 같이 변경됩니다.

물론 같이 볼 수 도 있습니다.

​

[보기] - [디바이스/변수 보기] 를 클릭하시면 아래와 같이 변경됩니다.

물론 동일한 방법으로 설명문도 볼 수 있습니다.

​

이러한 address(디바이스), 변수, 설명문을 한꺼번에 보는 방법이 있습니다.

왼쪽 [프로젝트] 관리 탭에서 [NewPLC(XGB-XBCU)]카테고리의 하위 카테고리인 [변수/설명]을

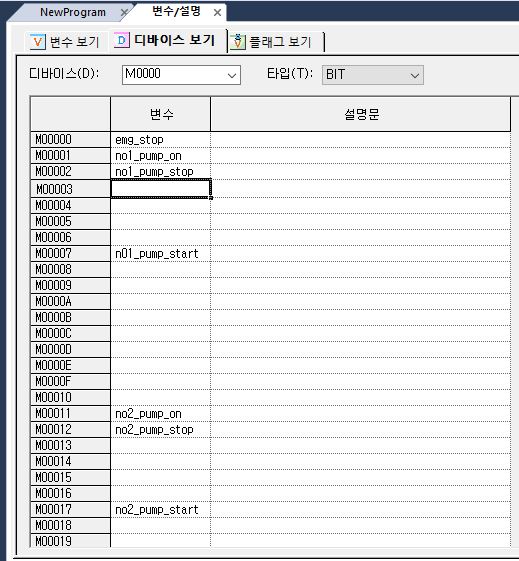

더블클릭하면 아래와 같은 [변수/설명] 관리창이 생성됩니다.

​

그리고 PLC에서 직접 address와 변수를 수정/입력하지 않고 편하게 엑셀에서 작업하여 집어넣을 수도 있습니다.

먼저 [프로젝트] - [변수/설명 파일로 저장] 을 클릭합니다.

​

그럼 아래와 같은 화면이 생성되는데, 바로 [저장]을 클릭해 줍니다.

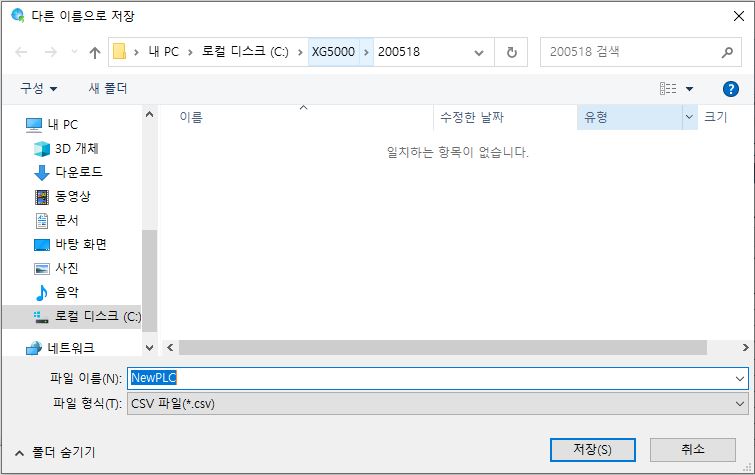

그리고 아래와 같이 파일 이름을 지정하고 저장해 줍니다.

​

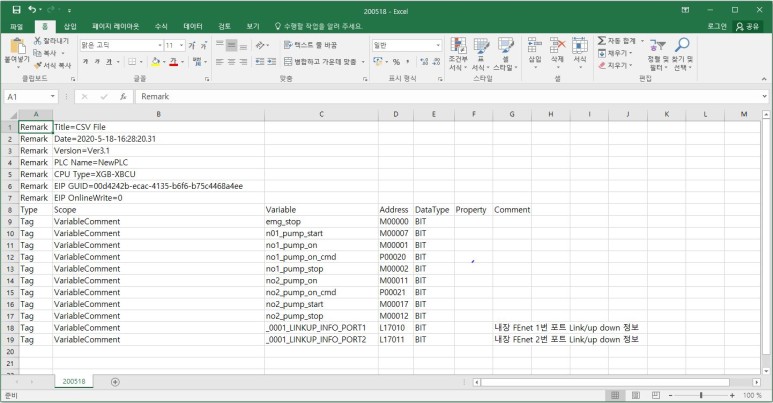

그리고 저장된 파일을 엑셀을 통하여 열면 아래와 같이 나옵니다.

여기서 A행과 B행은 고정이고 C행과 D행을 변경하면 됩니다.

갯수는 늘여도 되고, 줄여도 됩니다.

​

단 이미 프로그램에 사용중인 디바이스와 변수를 수정할땐 주의해야 겠지요.
