Studio 5000 Control Logix programming 기초 2

지난 시간에는 Studio 5000의 시작에 대해서 이야기 해 보았습니다.

오늘은 거기에 System의 Configuration을 설정하는 방법을 이야기 해보겠습니다.

지난 시간에 아래와 같이 "Logix Designer" 생성까지는 마쳤습니다.

혹시 처음 오신 분들은 이전 포스팅을 먼저 확인하시길 추천드립니다.

자 이제 CPU를 제외한 나머지 IO Card를 설정하는 방법을 이야기 해 보겠습니다.

위 그림과 같이 왼쪽의 "I/O configuration"에서 마우스 우클릭을 하면 "New Module"이 보입니다.

이것을 선택해 보도록 합니다. 그럼 아래와 같이 "Select Module Type"창이 생성됩니다.

여기서 "Network card'와 "IO card"등을 모두 선택하여 추가할 수 있습니다.

그럼 통신카드를 추가해 볼까요?

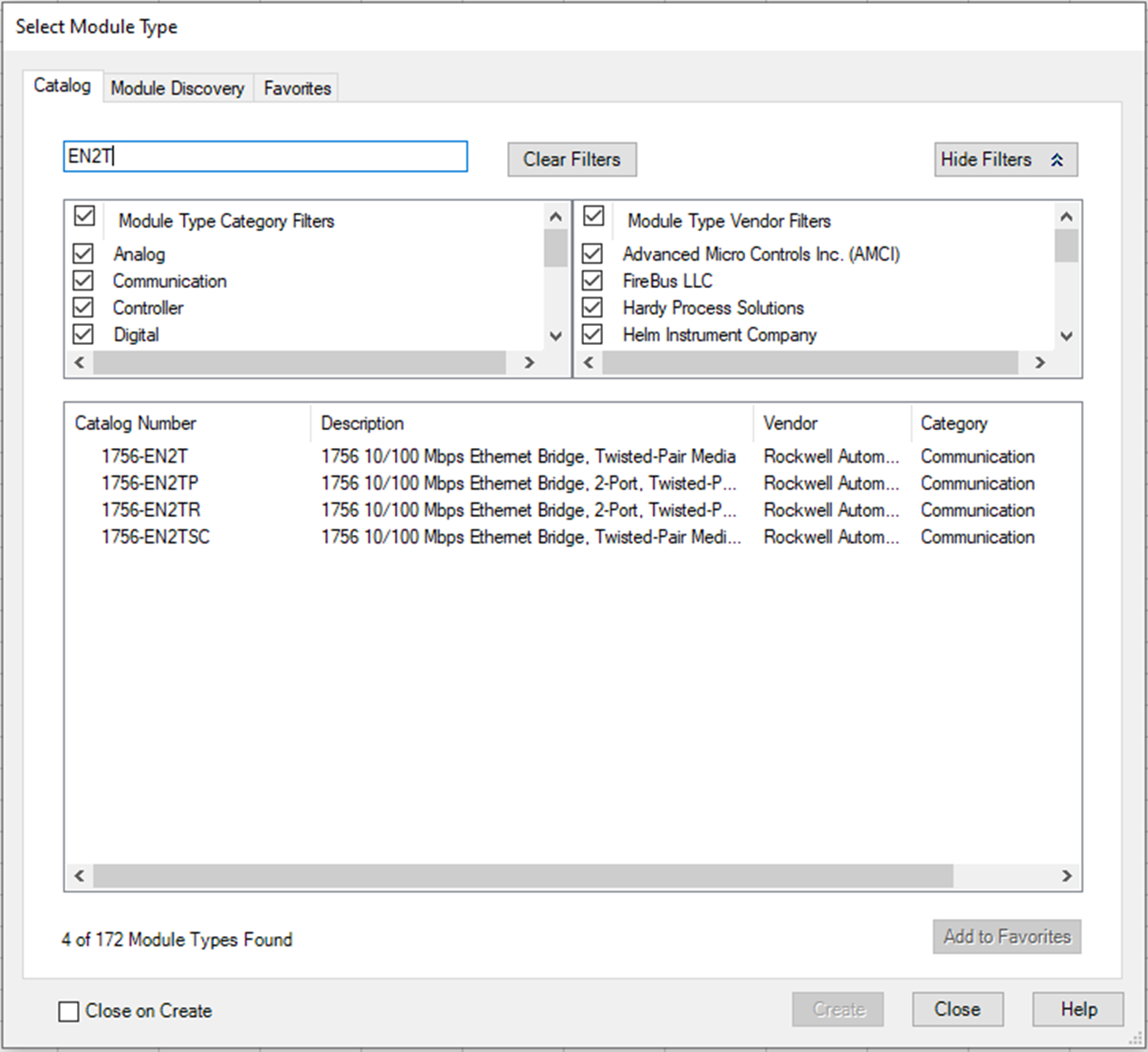

검색창에 가장 평범한 통신카드 모듈인 "EN2T"를 입력해 봅니다.

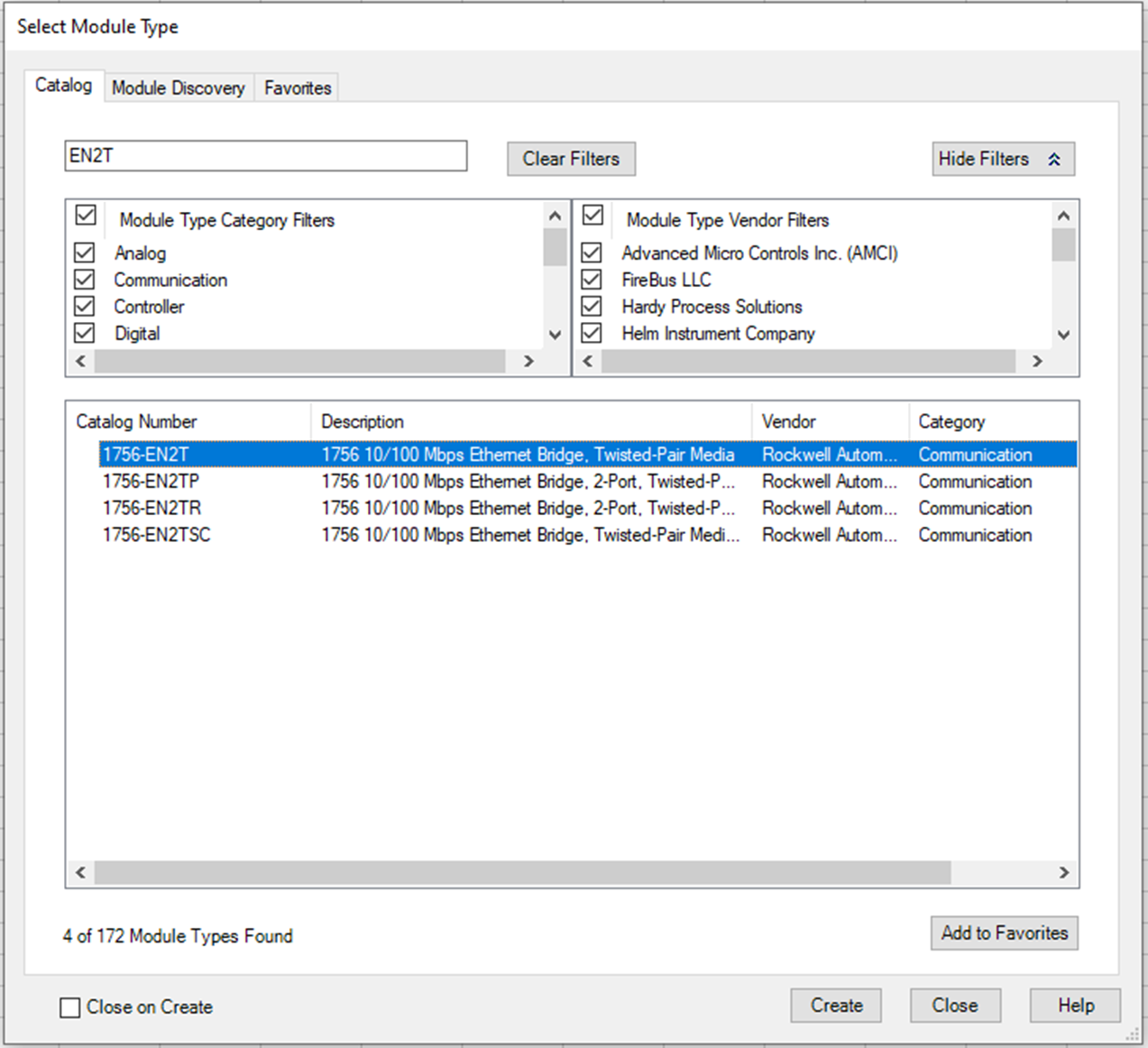

그럼 아래쪽에 1756 CPU에 사용 할 수 있는 EN2T계열의 통신카드가 쭉 나열됩니다.

제일 기본적인 "1756-EN2T"를 선택하도록 합니다.

그리고 "Create"를 클릭 해 주도록 합니다.

그럼 해당 통신카드를 설정 할 수 있는 "New Module"창이 생성됩니다.

여기서 "Name"에 카드 이름을 설정 할 수 있으며, IP address등을 설정 할 수 있습니다.

그리고 지난번 포스팅에서 우리는 CPU를 Slot "0"번에 설치하였습니다.

(다들 잘 알고 계시겠지만, PLC에서는 항상 0번부터 시작합니다. )

그 다음 Slot은 "1"번 입니다. 이름을 EN2T로 설정하고 "OK"를 클릭합니다.

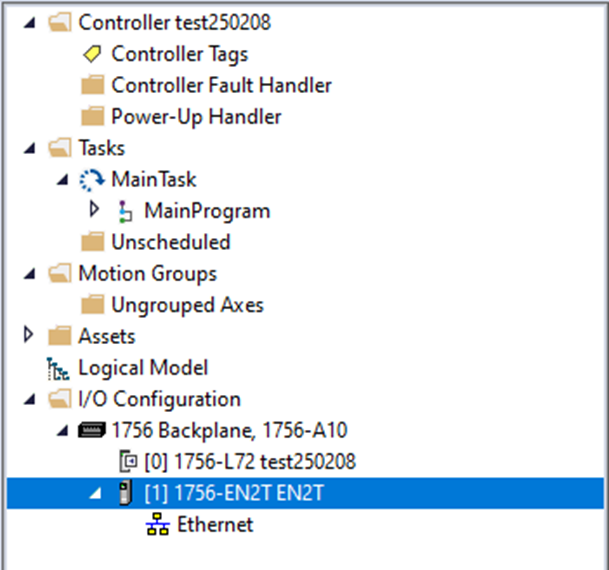

그럼 위 사진과 같이 "I/O Configuration"에 EN2T card가 추가된 것을 볼 수 있습니다.

만약에 해당 카드의 이름을 변경한다던가 설정을 변경하고 싶다면,

아래와 같이 해당 모듈을 선택하고 우클릭을 하면 여러가지 메뉴가 뜨는데,

그 중에서 "Properties"를 선택하면 됩니다.

그럼 아래와 같이 설정창이 다시 생성 됩니다.

기존 카드의 이름을 "EN2T_1"로 변경하고 "EN2T_2"를 추가 해보겠습니다.

당연히 "EN2T_2"는 다음 Slot인 2번 Slot에 설치하도록 합니다.

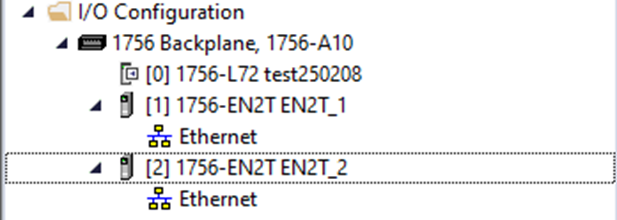

그렇게 하면 위와 같이 통신카드 두개가 설치 된 것을 확인 할 수 있습니다.

이제 이러한 방법으로 Analog Input, Analog Output, Digital Input, Digital Output 카드를

추가해 보도록 하겠습니다.

아날로그 인풋 카드는 "IF"입니다. 검색창에 "IF"를 입력하면

아래와 같이 Analog input card 종류가 나열됩니다.

그 중에서 가장 평범한 "1756-IF16" 카드를 선택하도록 하겠습니다.

선택 후 "Creat"버튼을 클릭해주면 됩니다.

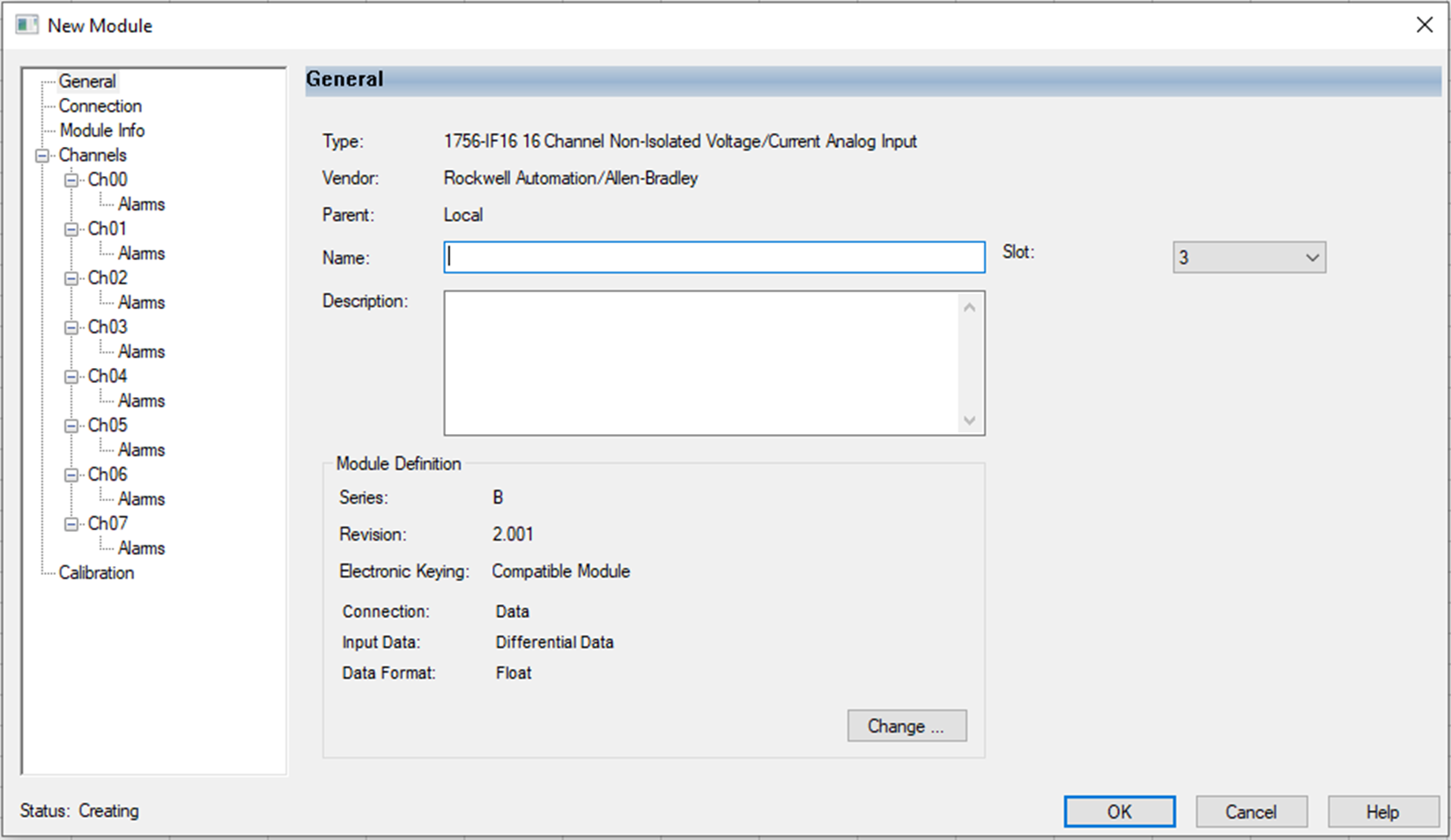

그럼 아래와 같이 카드 셋팅 페이지가 나타납니다.

그런데 이상합니다. 나는 분명히 "IF16" 즉 16channel짜리 카드를 선택했는데,

왼쪽의 "Channels"에는 0~7번까지 총 8채널만 나타납니다.

그 이유는 아래쪽 "Module Definition"에 보면 "Input Data"부분에서 "Differential Data"로

설정되어 있기 때문입니다. 그 아래쪽에 "Change"를 클릭해 주도록 합니다.

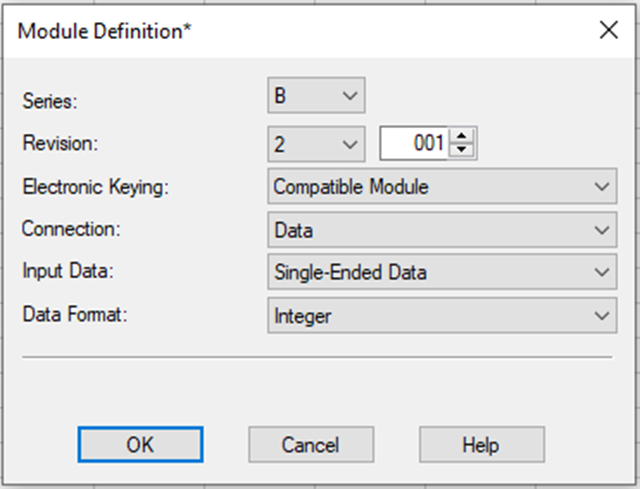

그럼 아래와 같이 "Module Definition" 설정창이 생성됩니다.

여기서 "Input Data"를 "Differential Data"에서 "Single-Ended Data"로 변경해주어야 합니다.

변경이 완료되었으면, "OK"를 눌러주도록 합니다.

(우리가 산업용에서 사용하는 일반적인 DC 24V 4 ~ 20mA : 2wire type은 Single Ended type을 사용)

그렇게 하고나면 아래에서 "Module Definition-Input Data"의 내용이

"Single Ended Data"로 변경된 것을 확인 할 수 있습니다.

그리고 왼쪽 탭에서 "Channels"를 통하여 실제로 16채널로 변경되었는지

확인해보도록 하겠습니다.

"Channels"를 클릭해보니 실제로 16채널로 변경된 것을 알 수 있습니다.

지금 "Intput Range"sms -10V to 10V로 되어 있는데, 이것은 사용하는 Field Instrument Type에 따라서

맞게 변경하여 사용하면 됩니다.

다음은 Analog Output Card를 추가해 보겠습니다.

검색창에서 "OF"를 검색해 주면 아래와 같이 Analog Output Card 종류가

나열되어 있는 것을 알 수 있습니다.

이 중에서 가장 일반적인 "1756-OF8"을 선택해 주겠습니다.

선택 후 Create를 클릭해 주도록 합니다.

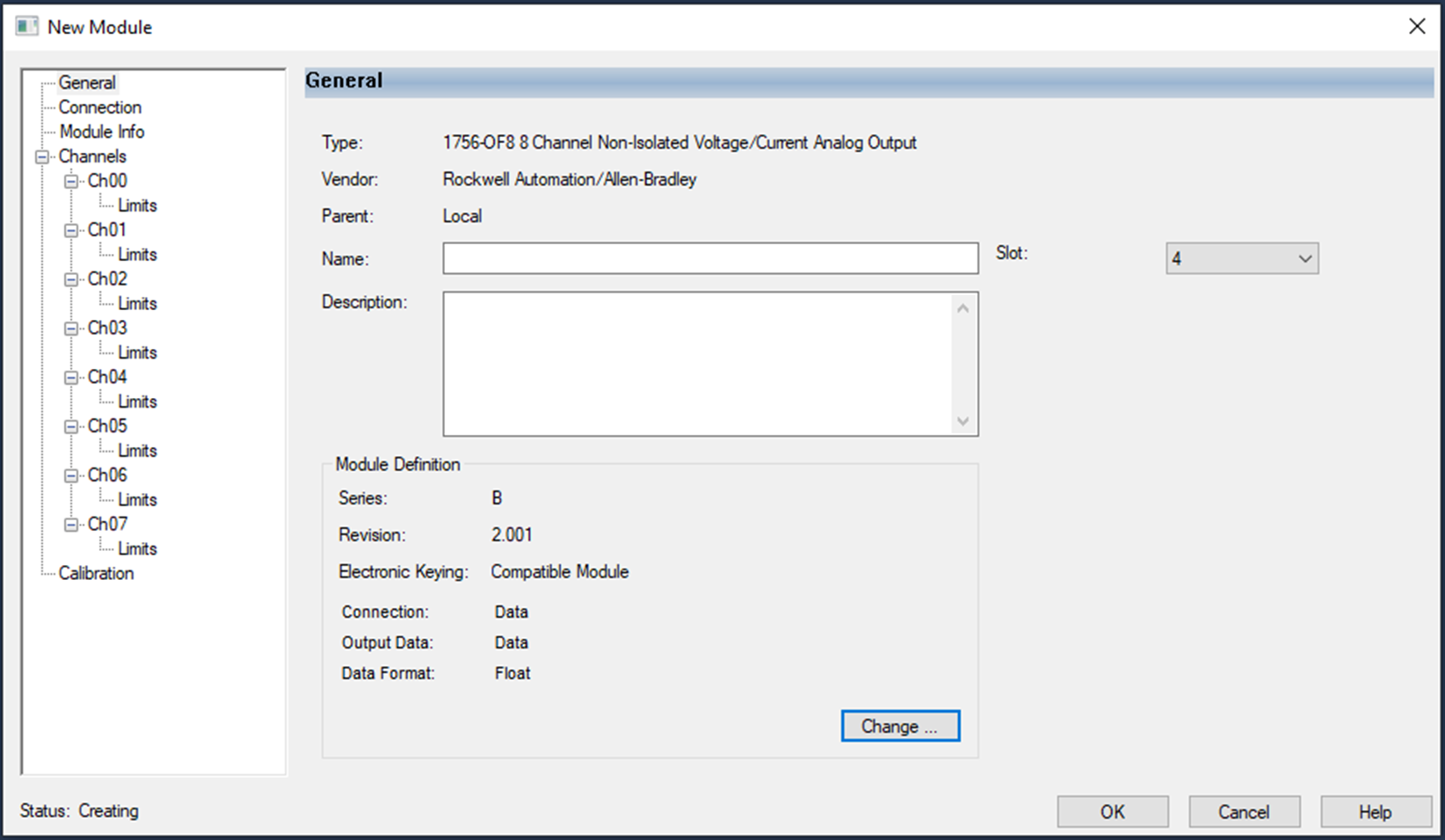

그럼 위와 같이 카드의 정보를 확인 할 수 있는데,

여기서는 아직 특별히 건드릴 것이 없으니 그냥 "OK"를 눌러주도록 합니다.

그럼 이와 같은 방식으로 직접 Digital Input card와 Digital Output card를 추가해 보시기 바랍니다.

가장 일반적인 사양으로 추가했을 경우에 아래와 같이 Configuration이 완성됩니다.

여기까지 아무 문제가 없으신가요?

그럼 오늘은 여기까지 하겠습니다.

오늘은 Hardware(I/O) Configuration을 설정하는 내용까지 해 보았습니다.

감사합니다.
